多功能处理器

FA-9600

FOR-A最新一代双通道帧同步器、SDR/HDR处理器、转换器。支持包括12G、4K、UHD、1080p和SD/HD的格式转换功能。

FA-9600的高可靠性、多功能性和简单容易的操作方式非常适合当今的HD和4K UHD格式的制作需求。



两个HD/SD输入通道都带有帧同步器,同时信号处理器还支持12G-SDI接口,可以通过选配的软件升级到支持4K UHD制作。选配的扩展卡还支持更多的3G-SDI输入或输出通道*。FA-9600不仅仅是一台帧同步器,还可以方便的进行各种类型的视频转换。新开发的色彩处理电路支持最新色域和动态范围规格。选配的转换器可用于上/下/交叉变换。支持多种音频处理,包括常用的声道重组和增益调整。FA-9600可通过安装各种选配卡实现传输中心、转播车、演播室、非线性编辑和播出制作环境的一站式解决方案。

 * 更多详细信息可参见“选配件”中的描述。


多种同步模式


Frame 模式

支持最大1帧延迟的异步信号。

Line 模式

1行内自动相位调整模式,用于对齐系统。

AVDL 模式

多行自动相位调整模式。 用于对齐系统。

Line (Min) 模式

可能的最小延迟(700clk)输出。 主要用作颜色校正器。

FA-9600_VariousSyncronizationMode[1]

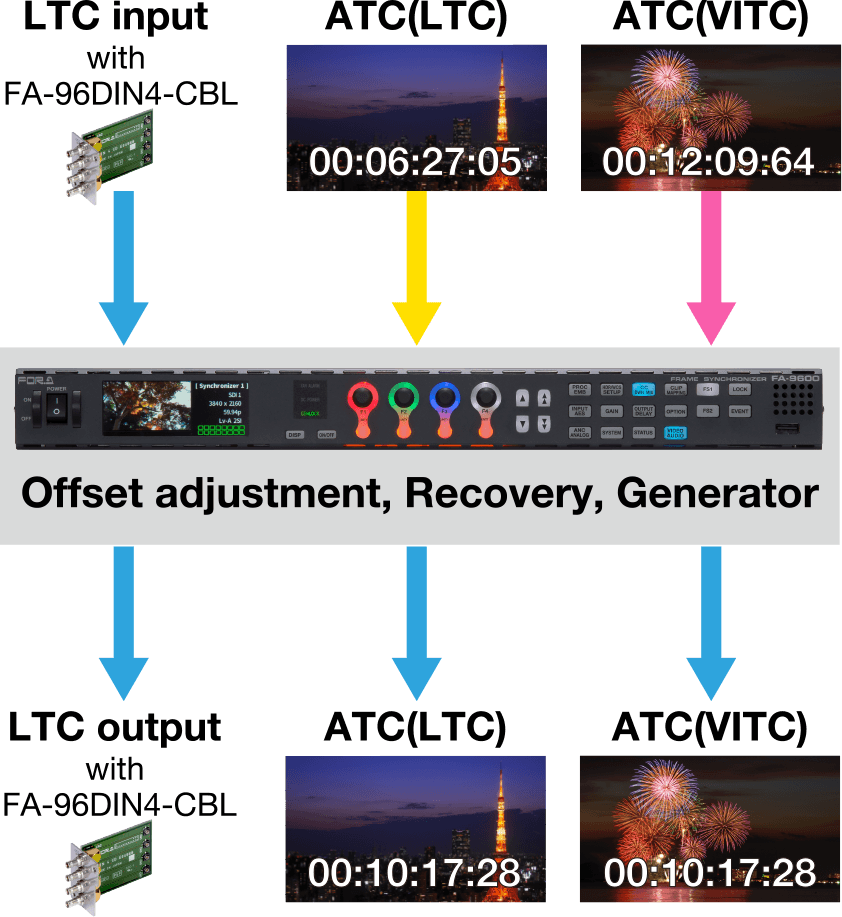

灵活的时间码管理


时间码多路复用

选择是否将时间码嵌入每个FS输出中。

时间码生成器

支持29.97 / 30Hz信号。

偏移调整

延迟或提前时间码。

时间码的来源

SDI输入中的ATC(LTC)时间码

SDI输入中的ATC(VITC)时间码

SD-SDI输入中的VITC(DVITC)时间码

*LTC输入需要FA-96DIN4-CBL


强大的色彩处理能力,适用于视频墙的色彩管理


RGB模式和差分模式下的色彩校正

RGB模式:通过分别调整R,G和B分量来设置白电平,黑电平和Gamma。

差异模式:在R-Y,G-Y和B-Y空间中设置颜色,而不会更改白平衡。


带有14个旋钮的专用色彩控制面板(FA-10DCCRU)

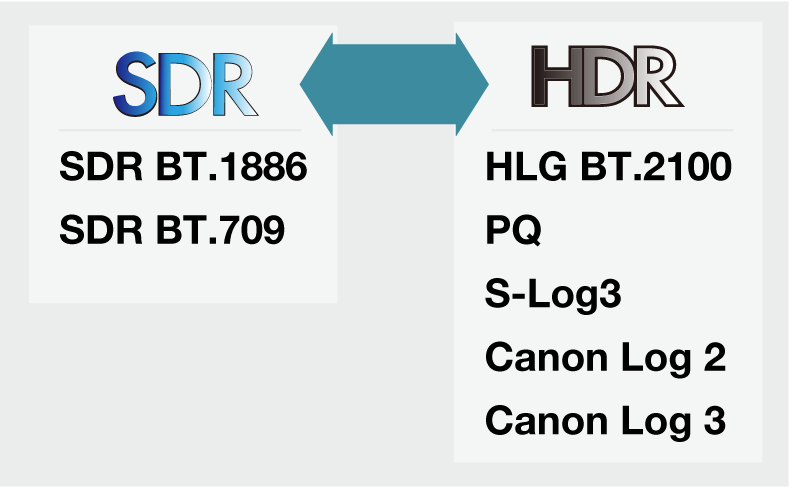

HDR / WCG


全面支持HDR格式

支持主要的HDR格式,例如HLG,PQ,HLG_Live,S-Log3,Canon Log 3,Canon Log 2等

转换SDR↔HDR和HDR↔HDR格式。

高性能“往返”

累积SDR→HLG→SDR转换。

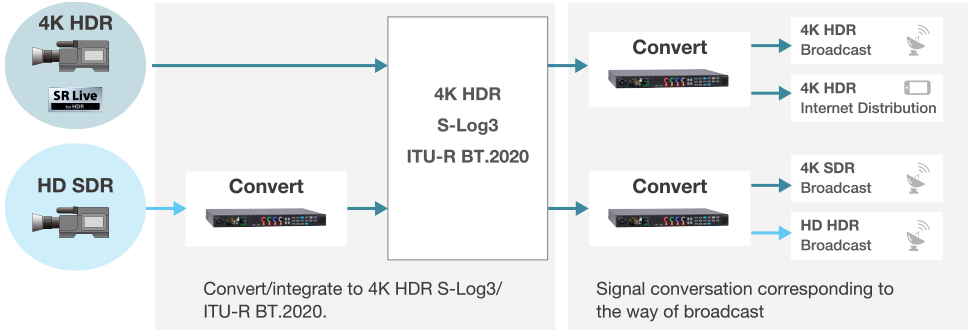

与SR Live进行全面协作以实现HDR

与SR Live兼容以进行HDR或OOTF调整功能。 (需要FA-96AHDR2选项)

SR Live为Sony提出的HDR制作工作流程。

新功能! 帧率转换


现在可以进行简单的帧频转换

立即转换50↔60Hz。

提供高质量的转换图像。

协助广播运营商立即获得视觉效果。

应用:其他国家/地区提供的视频无需软件转换即可转换并播放。


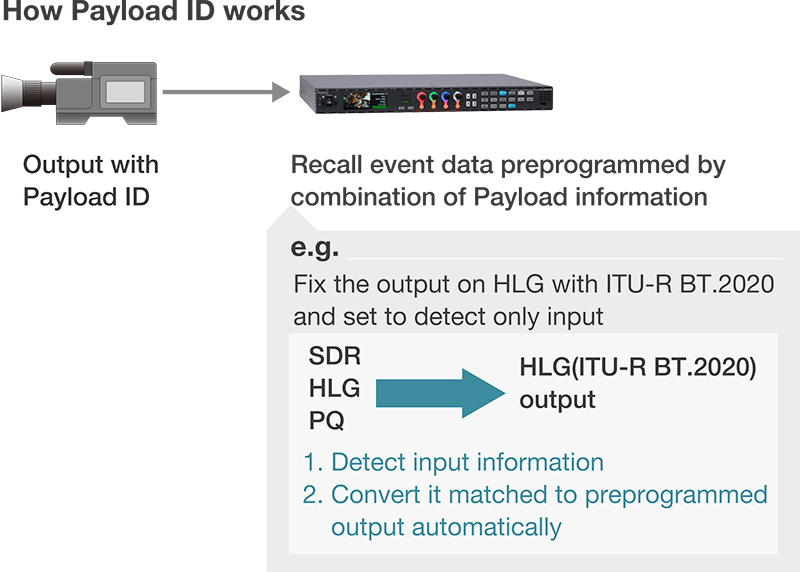

Payload ID支持


全面支持HDR格式。

从输入的有效Payload ID(最大4位)获取颜色空间和HDR范围信息,并自动调用与该颜色信息匹配的事件。


视频

Single Link 12G-SDI, Dual Link 6G/3G-SDI, Quad Link 3G/HD-SDI, 3G/HD/SD-SDI, SFP/SFP+ 选配 (光纤)


音频

嵌入音频, AES, MADI, Dante, 模拟

标配功能

信号特性I/O接口
视频/音频12G/6G/3G/HD/SD-SDI1 入 2 出BNC
视频/音频HDMI1 入1 出Standard-A
Black Burst/Tri-level SyncGENLOCK1 入 1 出(环出)BNC
音频Digital Audio4 入/出(可选)BNC
以太网 100BASE-TLAN1 入/出RJ-45
电源AC 100-240 V 50/60 Hz-3P

选配插槽

可以通过将可选模块安装到插槽A,B和C中来升级FA-9600。

必须将选件卡安装到正确的插槽中,因为可用的插槽是根据选件类型卡定义的,如下所示。

硬件选配描述槽位(Slot
ABCDE
FA-96EX3G44-RQuad link 3G/1.5G-SDI 入/出Ο
FA-96EX12G0612G/6G/3G/HD/SD-SDI 输出*6Ο
FA-96SFPC4*1 SFP 槽*4Ο
FA-96AES-UBL非平衡数字音频 入/出 *8Ο
FA-96AES-UBLC*2非平衡数字音频线ΟΟ
FA-96ANA-AUD*1平衡模拟音频 入/出 *4Ο
FA-96MADIMADI I/F 32入32出Ο

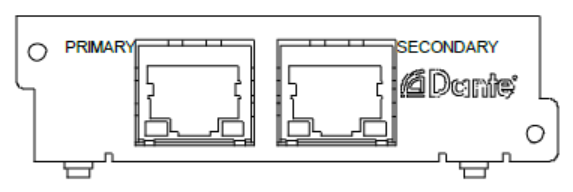

FA-96DNT*3Dante I/F 32入 32出Ο
FA-96GPIGPI I/ F 10入 10出ΟΟ
FA-96DIN4-CBLLTC 1-入 1-出Ο
FA-96DB9-CBLGPI 1-入1-出Ο
FA-96PS备份电源

*1.请注意,同时安装FA-96SFPC4和FA-96ANA-AUD选件时,工作温度应保持在35°C(95°F)以下。

*2. FA-96AES-UBLC不能同时安装到插槽B和插槽C中。

*3. FA-96DNT将在后续更新的版本中开放。

软件选配D描述
FA-964K12G-SDI 信号
FA-96UDC上/下/i交叉变换
FA-96AHDR2高级色彩调整
SR Live 对应 HDR, S-Log3 HLG log 曲线

SR Live为Sony提出的HDR制作工作流程。

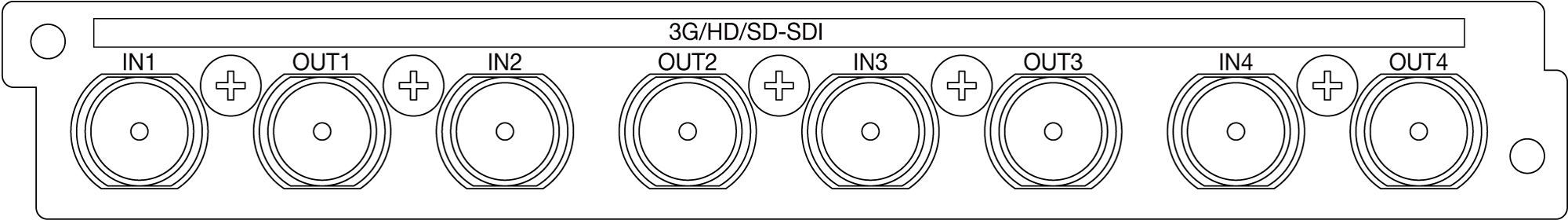

FA-96EX3G44-R (SDI I/O 扩展卡)

3G/HD/SD-SDI 4入/4出

支持继电器直通

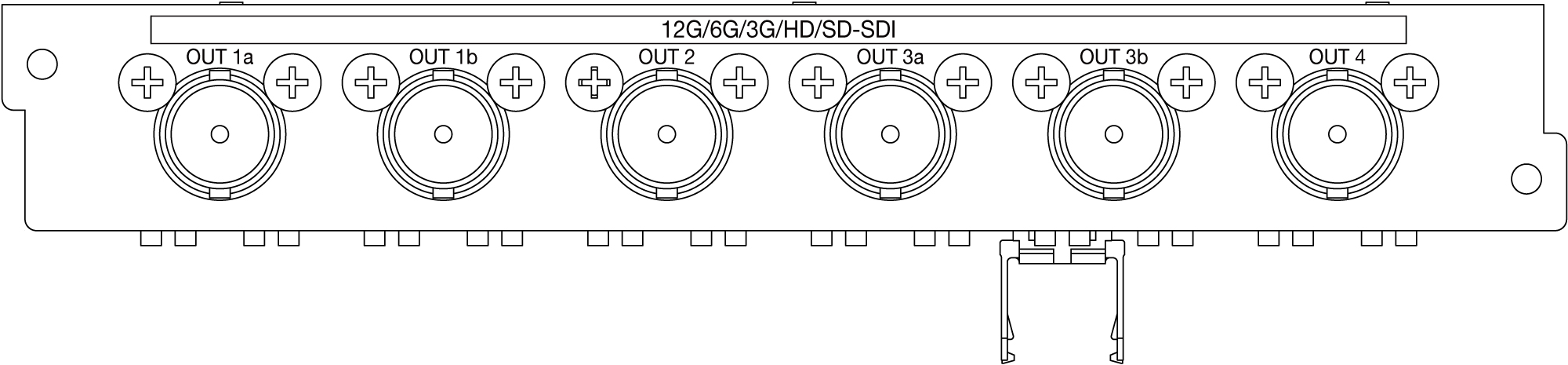

FA-96EX12G06 (12G-SDI 输出扩展卡)

支持12G/6G/3G/HD/SD-SDI输出,提供6个分配输出

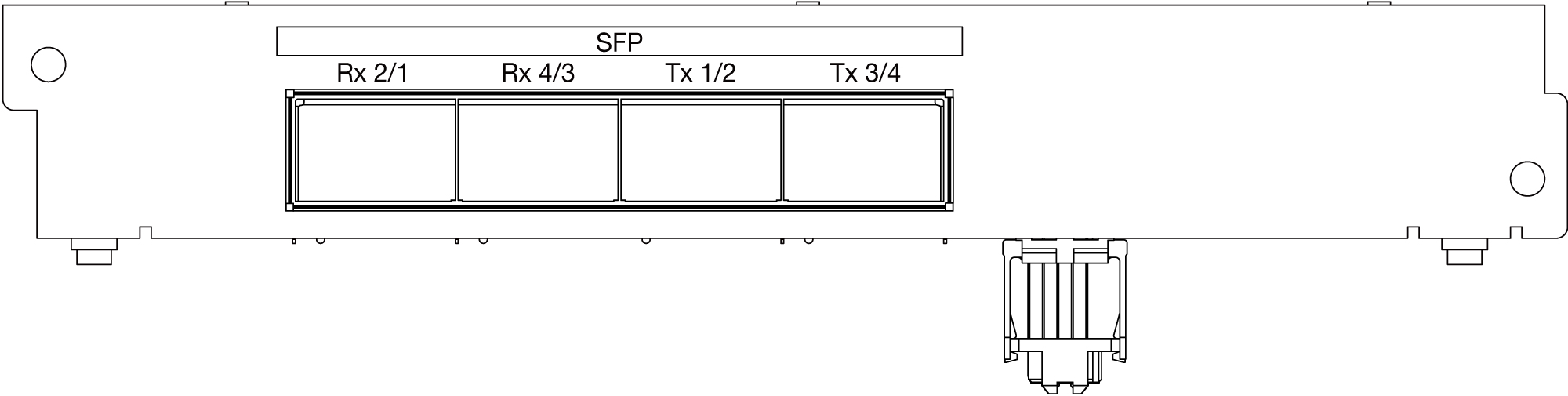

FA-96SFPC4 (4口 SFP 连接模块)

最多可以安装4个SFP或SFP +模块* 4

4个Rx通道和4个Tx通道,通过SFP +模块支持光纤

*4.不提供SFP / SFP +模块。 请为您自己准备,详情可咨询您的FOR-A供应商以获取更多详细信息。

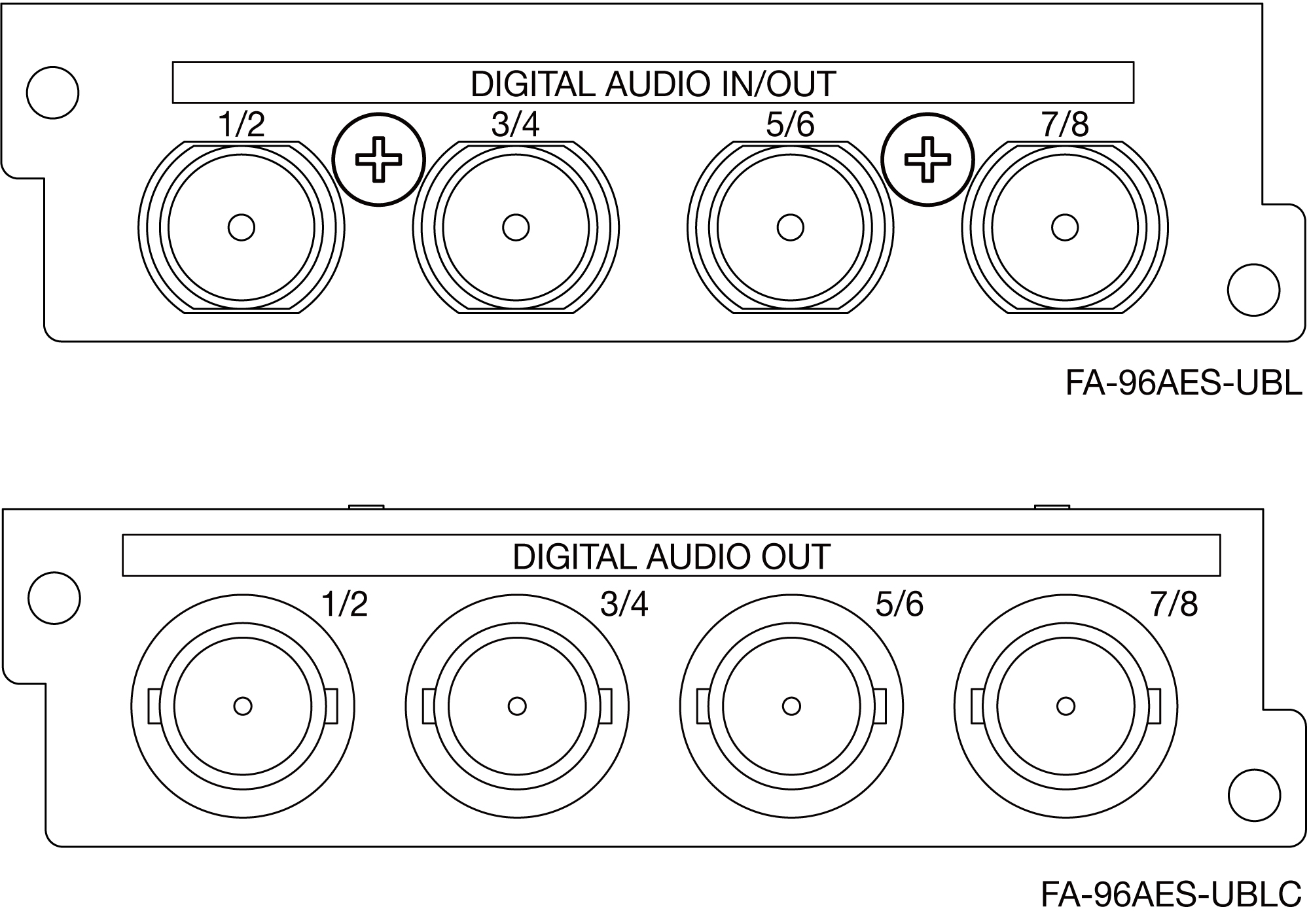

FA-96AES-UBL/96AES-UBLC (AES/EBU 数字音频扩展卡及线缆)

分别添加4个端口(8个通道)。

FA-96AES-UBL卡增加了4个端口(8个通道)用于输入或输出。 以与标准相同的方式,每2个端口(4个通道)可选择输入/输出。

FA-96AES-UBLC电缆增加了4个端口(8个通道)用于输出。 (将所有标准AES端口设置为输入)。

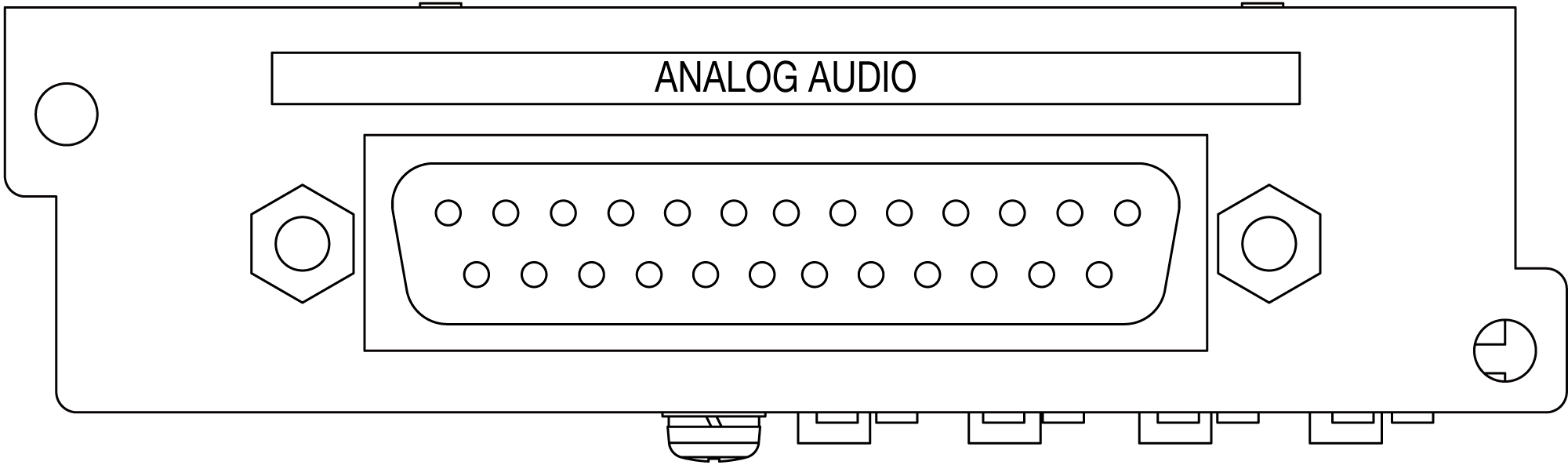

FA-96ANA-AUD (模拟平衡音频4入/4出卡)

分别将冷热线连接到引脚

FA-96MADI (MADI 音频卡)

支持75欧姆同轴电缆的MADI。

BNC接口,1入/1出。

最大32通道。

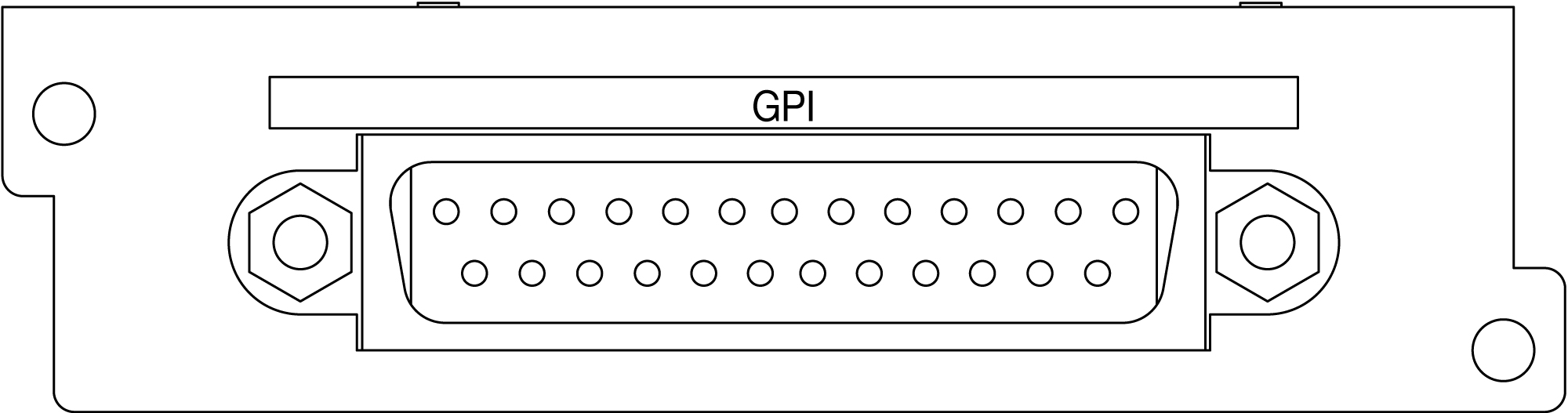

FA-96GPI (GPI 接口卡 10入10出)

所有输入/出均可自定义功能

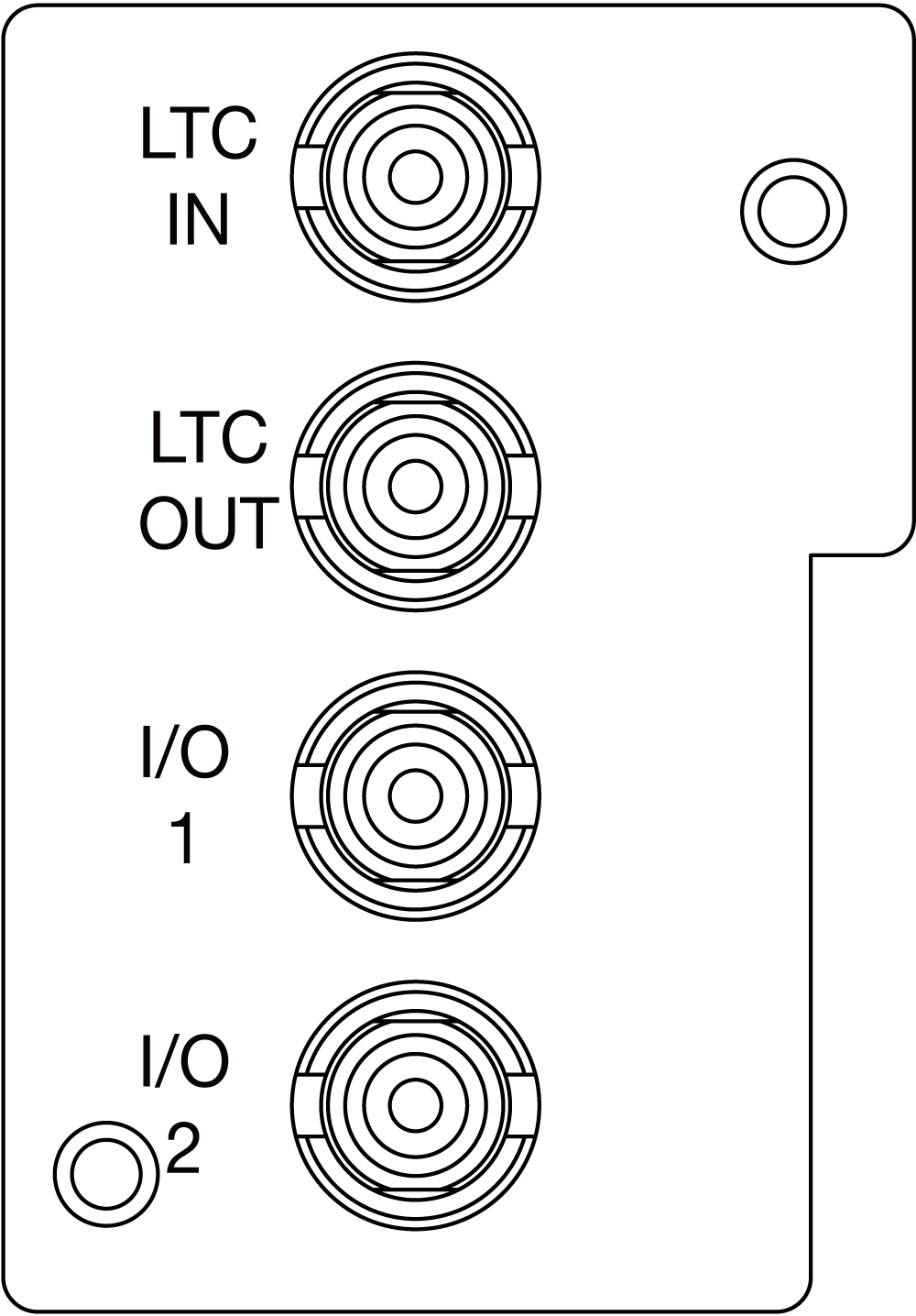

FA-96DIN4-CBL (LTC I/O 扩展卡)

增加LTC 1入/1出

I/O 1 和 I/O 2为预留口

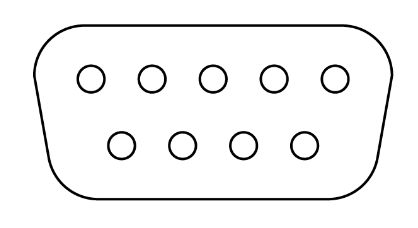

FA-96DB9-CBL (7 GPI 输入/输出扩展线)

使用菜单设置每个针脚的功能

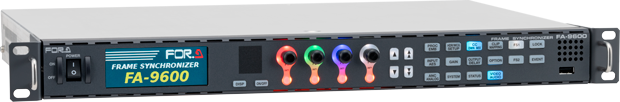

传统广播电视风格的操作

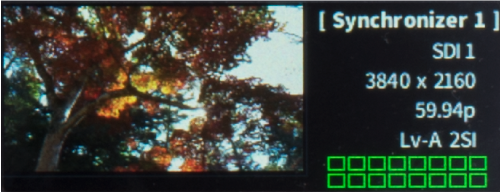

无需PC-前面板LCD监视器中包含用于输入源监视的所有内容。

LCD监视器,用于在前面板上监视输入源并显示状态。

颜色编码的旋钮可进行直观的色彩校正。

通过快捷键立即控制处理器中的每个功能。



遥控面板

遥控面板单元 FA-10RU

与前面板相同的结构

通过1个FA-10RU控制多个设备(最多100个)

校色用控制单元 FA-10DCCRU

专门用于色彩校正

立即调整proc amp,白色,黑色和伽马电平控制

遥控面板 FA-AUX30

通过GPI接口在处理器中预置好各种功能

按键选择不同的设备或调用事件

延长保修包含:


在保修期内或保修期内,免费提供产品固件的终身更新

如果您出售产品,承保范围将免费转移给新所有者

在正常操作条件下的造成的零件更换和人工

无论是否在保修期内,都可以通过电话或电子邮件免费获得产品寿命期内的技术支持。


*自2019年8月1日起,延长保修条款适用于FOR-A及其子公司销售的FA-9600。

配套

 StandardPackage 1Package 2Package 3Package 4
FA-9600ΟΟΟΟΟ
FA-96UDCΟΟΟΟΟ
FA-964KΟΟΟΟ
FA-96AHDR2
FA-96PSΟΟΟΟ
FA-96DB9-CBL
FA-96DIN4-CBL
FA-96EX12G06
FA-96EX3G44-RΟΟΟ
FA-96AES-UBLΟ
FA-96AES-UBLC
FA-96GPI
FA-96SFPC4Ο
FA-96ANA-AUD
FA-96MADIΟ
SpecStandardPackage 1Package 2Package 3Package 4
12G/6G/HD/SD-SDI1 in 2 out1 in 2 out1 in 2 out1 in 2 out
3G/HD/SD-SDI2 in 2 out, and 2 distributed outputs5 in 6 out1 in 2 out5 in 6 out5 in 6 out
HDMI1 in 1 out1 in 1 out1 in 1 out1 in 1 out1 in 1 out
HDMI4ch Rx, 4ch Tx for Fiber Optic
AESSelectable in/out
per 2 ports 8ch
(4 in/out)
Selectable in/out
per 2 ports 8ch
(4 in/out)
Selectable in/out
per 2 ports 16ch
(8 in/out)
Selectable in/out
per 2 ports 8ch
(4 in/out)
Selectable in/out
per 2 ports
MADI32ch
(BNC 1 in 1 out)
4K SupportΟΟΟΟ
Redundant Power SupplyΟΟΟΟ


应用领域

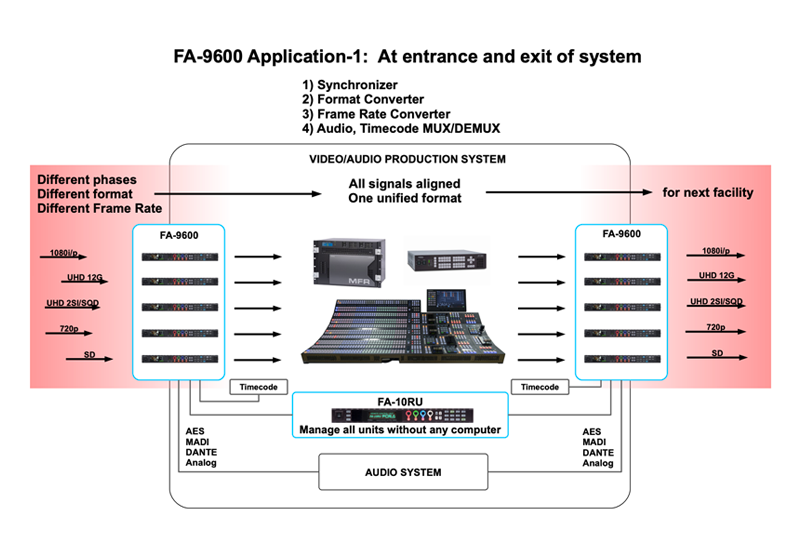

  • 在系统前端和末端应用

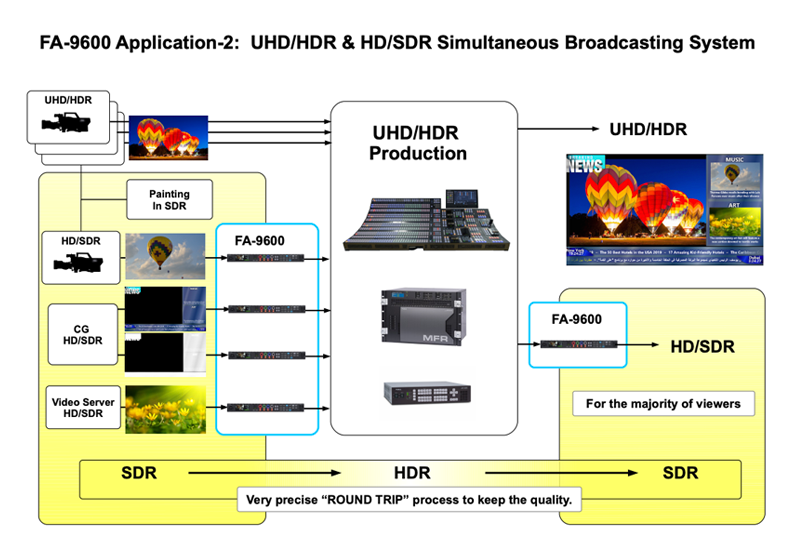

  • HD/SDR 和 UHD/HDR 同播

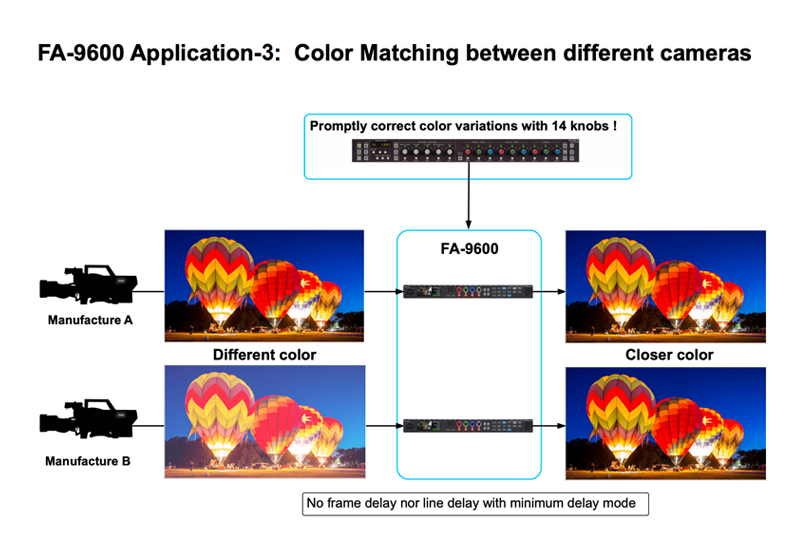

  • 不同摄像机的颜色匹配
