IP 网关

USF-10IP 系列

IP网关模块,用于IP到IP,IP到SDI或SDI到IP转换


IP视频模块,用于通用系统框架USF-212AS / 212BS。 USF-10IP系列可在IP格式(SMPTE ST 2022-6 / ST 2110)之间以及IP和SDI之间转换视频和音频信号。

可以安装四个(USF-10IP-TRC)或两个(USF-10IPSDI6-FS / USF-10IPSDI12-FS)10 GbE(SFP +)模块以支持无缝操作。


*有关详细信息,请联系您的FOR-A经销商。

特征

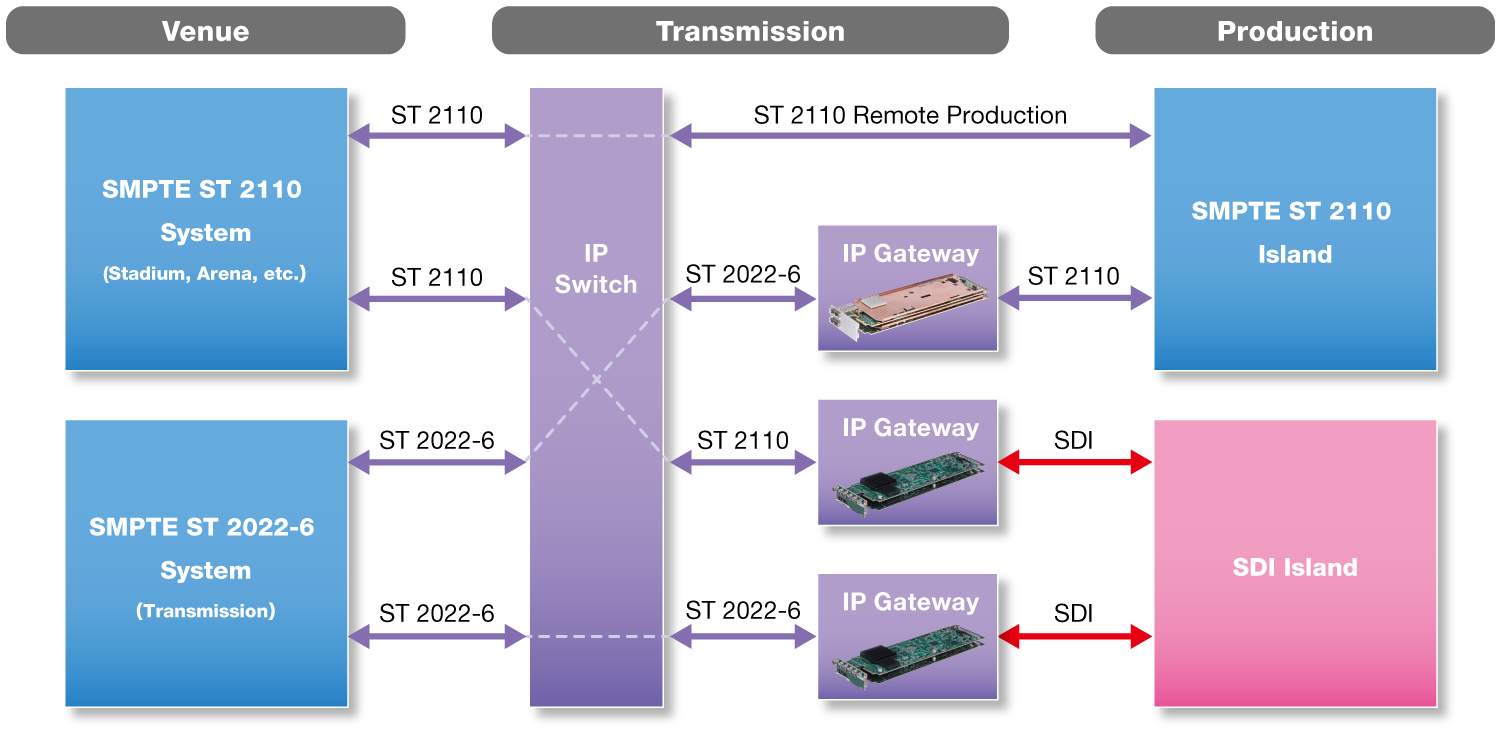

基带和IP混合系统

对于IP系统,SMPTE ST 2022-6标准主要用于传输。 在生产系统中,SMPTE ST 2110是最常用的标准。 将来,基带和IP以及SMPTE ST 2022-6和SMPTE ST 2110可能会混合用于生产应用。 USF-10IP系列提供IP和基带转换,并支持混合标准的系统配置。


配套

USF-10IP-TRC


四个10 GbE (SFP+)端口支持无中断操作以实现冗余

转换为其他封装模式

封装模式:
SMPTE ST 2022-6/7,SMPTE ST 2110

最多可将五个USF-10IP-TRC模块安装到
USF-212BS


USF-10IPSDI6-FS

支持IP输入输出。

双10 GbE (SFP+)端口支持无中断操作以实现冗余

SMPTE 2022-6(未压缩):
最多可同时转换6路输入或
6个输出(6个流)

封装模式:
SMPTE ST2022-6/7,SMPTE 2110

最多可将五个USF-10IPSDI6-FS模块安装到
USF-212AS/212BS。

将12G-SDI压缩到3G-SDI,并使用编解码器模块USF-106TICO-12G同时处理4K信号和输入/输出信号。



USF-10IPSDI12-FS

支持IP输入输出。

双10 GbE (SFP+)端口支持无中断操作以实现冗余

SMPTE 2022-6(未压缩):
最多可同时转换6路输入和
6路输出(12路)

封装模式:
SMPTE ST2022-6/7,SMPTE 2110

最多可将三个USF-10IPSDI12-FS模块安装到
USF-212AS/212BS。

将12G-SDI压缩到3G-SDI,并使用编解码器模块USF-106TICO-12G同时处理4K信号和输入/输出信号。
