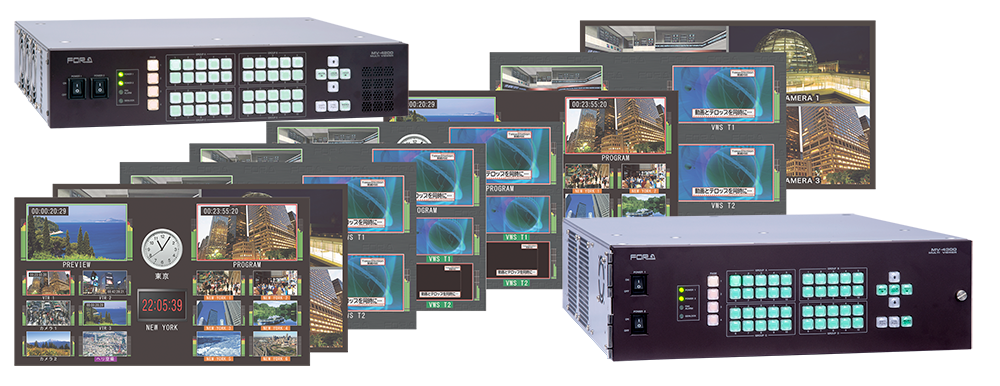

画面分割器

MV-4000 系列

最大68输入,114画面/8个显示屏输出,支持多种输入格式,包含12G-SDI,简化4K工作流程,自由编辑监看画面布局。

特征

通过选配卡可扩展到最大68个输入信号

多种选配卡可根据您的需要结合使用*,MV-4200SDI (3G/HD/SD-SDI, 模拟复合 x 20), MV-4200PCI (DVI-I/HDMI/RGBHV x 8), MV-4220SDI (12G x 5 或 3G/HD/SD-SDI x 20),另可选择MV-4200IF接口卡(GPIO, 串口, 模拟音频, AES 音频, 同步)。

*最大可安装三个选配卡(MV-4200SDI或MV-4220SDI)

HD最大可监看8个屏幕布局


最大8个屏幕显示114个视频窗口

最多可显示8个时钟

每个输出最多可显示8个LOGO和一个背景画面

4K支持12G-SDI/3G-SDI


使用布局编辑软件可以轻松编辑一个无缝显示的4K视频



HDMI 2.0 Level B 输出

通过一条HDMI线输出4K (UHD)信号(3840 x 2160, YUV 4:2:0)




4K交叉点控制

通过交叉点设置在4K模式下同时控制4个输入信号切换




使用HDMI 2.0 Level B,两种布局可选

4K输出 (1通道) + 4K输出 (1通道)



HD彩条输出 x 4 + 4K输出x 4(2通道, 每个通道2个输出)


使用12G-SDI输出*

*12G-SDI 输出需要 MV-4220 或 MV-4320

4K输出*2 (1通道) + 4K输出x 4 (1通道)




4K输出 x 1/ 4K下变换2K HDMI输出x 2 + 4K输出 x 1/ 4K下变换2K HDMI输出 x 2




支持2K/4K混合输出


LOGO和字幕显示


最多可使用8个LOGO, 可重复使用在多个窗口

可导入bitmaps图像

字幕可同时在网页端显示

Logo



HD到 4K 上变换


HDR/SDR 转换

在混合HDR(HLG格式)和SDR环境中,便捷的HDR / SDR转换功能可轻松监控接近原始亮度和饱和度的视频,而不管所使用的监视器类型如何。

监看级转换,亮度与饱和度与原始素材有差别


HDR 到 SDR 转换

在SDR监视器上以接近原始的亮度和饱和度*查看HDR素材,而不是SDR监视器通常会产生的过暗效果

SDR 到 HDR 转换

在HDR监视器上以接近原始的亮度和饱和度观看SDR材料,而没有过亮现象


基于创建的SDR图形(例如标题,记号,时钟和电平表)将转换后为显示在HDR监视器上。 这样可以防止在HDR材质上过分强调多查看器图形。


布局管理软件

基于Windows平台的应用程序提供窗口创建和布局管理功能,通过在计算机上自定义设置或改变布局模式可调整标题显示以及其他所需的配置。最多可在多画面分割器上存储68个布局模式,保存的布局可以直接从控制面板调用。


产品特点


  • 完美适应多种混合信号的复杂环境

  • 布局编辑软件

  • 视频流记录

  • 高清格式输出信号

  • 音频电平显示(垂直/水平显示)

  • 音频监听输出

  • 错误信息突出显示

  • Tally/源名/时码/安全区显示

  • 时间、计时器和信息显示

  • 输入信号锁定功能

  • 时间表安排显示

  • 视频切边功能

  • 视频定格检测功能


MV-4320外观,不含选配件


MV-4320外观,含全部选配件


AUX遥控器面板


最多可以同时连接8个控制面板。


HVS-AUX16A

16 按键, 1 RU

HVS-AUX16B

16 按键,桌面型

HVS-AUX32A

32 按键, 1 RU

HVS-AUX64A

64 按键, 2 RU

配套

MV-4200 系列

在2U机箱中支持最大68个输入和8个布局/ 114窗口输出。 最多添加3张选配卡。



MV-4200

可显示114个窗口。标配带4组输出,每组输出支持3G-SDI和HDMI。安装选配卡后最多可增加10路12G-SDI输入*


MV-4210

可显示114个窗口。标配带8个3G-SDI输出。安装选配卡后可最多增加10路12G-SDI输入*


MV-4220

可显示110个窗口。标配可选择12-SDI 2输入+2输出或3G/HD-SDI8输入+4输出+HDMI4输出。安装选配卡后可增加最多12路12G-SDI输入*


MV-4300系列


在3U机箱中提供多达68个输入和8个布局输出。 最多添加3个选配输入卡和1个接口扩展卡。 还支持热插拔电源*


MV-4300

可显示114个窗口。标配带4组输出,每组输出支持3G-SDI和HDMI。安装选配卡后可增加最多15路12G-SDI输入*


MV-4310

可显示114个窗口。标配带8个3G-SDI输出。安装选配卡后可增加最多15路12G-SDI输入*


MV-4320

可显示110个窗口。标配可选择12-SDI 2输入+2输出或3G/HD-SDI8输入+4输出+HDMI4输出。安装选配卡后可增加最多17路12G-SDI输入*


*选配
