12G-SDI 矩阵

MFR-6100

全部的144输入和144输出全部兼容12G-SDI*1/6G-SDI信号格式,全面支持4K功能

特征

支持多种输入和输出格式

支持12G *1/6G/3G/HD/SD *2 -SDI和DVB-ASI *3输入和输出。可以自动检测输入信号类型,无需担心信号的格式。



视频I/O卡:最大支持16块输入和输出卡,每块卡9通道

支持12G/6G/3G/HD/SD *2-SDI : MFR-9SDI12GA(9输入) / MFR-9SDO12GA(9输出)

支持6G/3G/HD/SD *2-SDI/DVB-ASI/AES10(MADI) : MFR-9SDI *4(9输入) / MFR-9SDO *4(9输出)

*1 需要MFR-9SDI12GA 和 MFR-9SDO12GA  *2 未来计划支持 *3 需要MFR-9SDI 和 MFR-9SDO *4 即将支持



多种功能保障系统稳定

SDI 输入信号错误检测 *5

在GUI *6中任何的SDI输入信号的错误都会报错并通知,这个功能可以使12G-SDI系统更加稳定

*5 需要MFR-9SDI12GA *6检查详细的错误信息,需要使用示波器



视频抖动抑制 *7

减少SDI信号传输中的不稳定信号

*7 需要MFR-9SDI12GA/MFR-9SDO12GA



前面板控制

配有用于显示菜单的控制面板,可以显示错误信息



SNMP 监测

可集成到SNMP监测系统。可监测多种运行状态,例如:电源、风扇、CPU状态、SDI信号的输入 *8和输出和交叉点错误。如果发生了系统故障和系统恢复,SNMP信息将被发送到管理器。

*8 需要MFR-9SDI12GA



杰出的的冗余性能

作为系统的核心设备,FOR-A的矩阵具有冗余安全设计,确保系统在发生问题的情况下也不会停止运行。

冗余CPU 板卡(选配MFR-CPUA),冗余电源 (选配MFR-PSA)



和其他产品的联动

可以通过网线或串口进行遥控操作,可以和FOR-A的视频切换台(HANABI系列),画面分割器实现tally和源名联动,同时支持TSL、HARRIS 协议,可以和其他第三方产品进行连接。

支持把MFR系列矩阵的源名自动发送到HVS系列切换台和MV系列画面分割器

HVS系列的Tally自动发送到MFR系列矩阵和MV系列画面分割器

HVS系列切换台和MFR系列矩阵的交叉点双向控制

基于GUI的设置

内置的web服务器可支持在外部设备上无需安装任何软件即可进行设置操作。



多种交叉点控制

除了典型的交叉点切换之外,矩阵还支持多种交叉点控制:Salvo/Take/Link/Level/Chop



矩阵分割功能

虚拟划分一个矩阵,构建任意层级实现多种操作模式



应用实例

4K/8K切换(支持交叉点)

4K和8K信号的交叉点同步切换

4K/HD同步切换

可同时/分别独立控制4K/HD的素材进行切换

完全独立切换

将单个主机切分为多个模块进行切换,是无需共享输入源并操作多个切换单元的理想方式

V/Key捆绑切换

分成两个分区后将V/Key信号同步切换

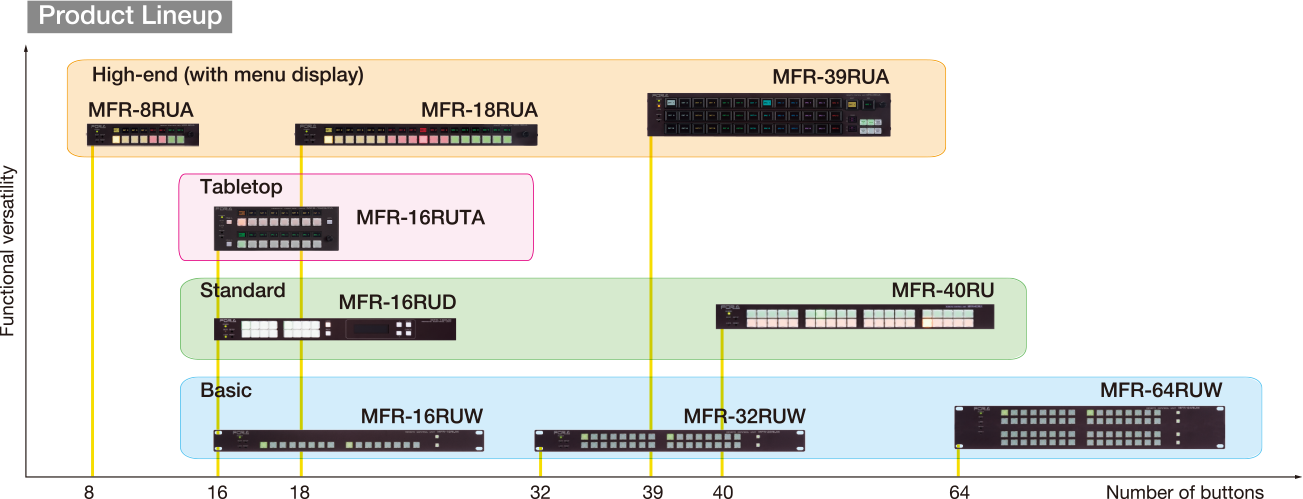

支持多种切换面板

根据您的需求,我们提供了多种不同的操作面板可供选择,最多可连接127个单元。这使您可以通过划分矩阵层级的方式构建灵活的操作环境,详细信息请参阅MFR-RU系列页面。

可扩展的接口

根据不同的应用可选两种扩展接口单元

MFR-TALM: Tally管理器

MFR-GPI: GPI 接口盒
